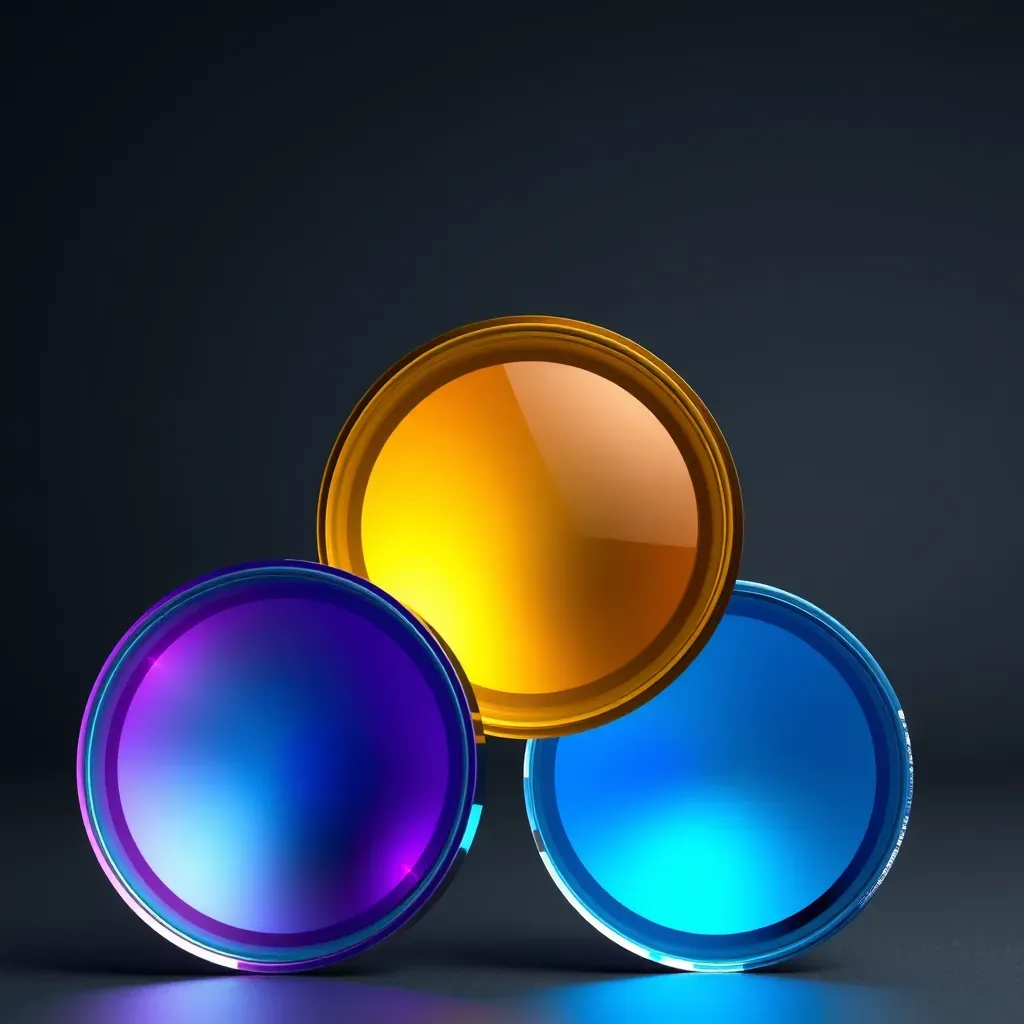

Miroirs Diélectriques pour Applications Laser
Les miroirs diélectriques sont des composants indispensables dans les systèmes optiques de haute précision, nécessitant une réflectivité optimisée pour des longueurs d'onde spécifiques. Chez Ardop, nous proposons une gamme de miroirs conçus pour offrir des performances de pointe dans des applications laser exigeantes. Ils se destinent aux secteurs de l'industrie, de la recherche scientifique, et des technologies médicales.
Les Différents Types de Miroirs Diélectriques d'Ardop
Miroirs Laser Line
Conçus pour des longueurs d'onde laser précises, les miroirs Laser Line d'Ardop garantissent une réflectivité de 99.5 % pour des applications spécifiques telles que Nd(1064 nm), HeNe (633 nm), et autres sources laser à longueur d'onde définie. Ces miroirs sont idéaux pour des systèmes nécessitant une réflexion optimale à une fréquence précise, en minimisant les pertes d’énergie laser.
Miroirs Broadband
Les miroirs Broadband sont conçus pour refléter efficacement une large gamme de longueurs d'onde, garantissant une performance fiable pour les applications nécessitant un faisceau large, comme la spectroscopie ou les systèmes multisources. La réflectivité de ces miroirs est optimisée sur une bande étendue tout en maintenant une distorsion minimale du front d’onde. Ils sont particulièrement utiles pour les configurations optiques complexes où plusieurs longueurs d'onde doivent être gérées simultanément.
Miroirs Dual Band
Optimisés pour des applications nécessitant une haute réflectivité sur deux plages de longueurs d’onde distinctes, les miroirs Dual Band d’Ardop sont une solution polyvalente pour des configurations laser multi-sources. Ils offrent une réflectivité élevée sur deux gammes définies, ce qui les rend parfaits pour des systèmes optiques complexes ou des applications laser nécessitant une réflexion multi-spectrale.
Tableau Comparatif des Types de Miroirs Diélectriques d'Ardop
| Type de Miroir | Longueurs d'Onde Optimales | Réflectivité Moyenne | AOI (Angle d'Incidence) | Substrat | Seuil de Dommage Laser | Applications |
|---|---|---|---|---|---|---|
| Laser Line | Spécifique à une longueur d'onde : Nd (1064 nm), Ti (355 nm, 532 nm), HeNe (633 nm) | 99.5 % | 0° ou 45° | BK7 ou Silice fondue | 6 J/cm² pour 8 ns à 1064 nm | Applications laser monobande, par ex. Nd , HeNe |
| Broadband | Large spectre : 360-440 nm, 420-540 nm, 600-850 nm | 99.0 % | 45° standard, 0°-45° optionnel | BK7 ou Silice UV | 1 J/cm² pour 8 ns à 1064 nm | Spectroscopie multi-longueur d'onde, diode |
| Dual Band | Deux plages définies : 532 & 1064 nm, 355 & 532 nm, 500-530 & 1000-1060 nm | 99.5 % | 45° | BK7 ou Silice UV | 3 J/cm² pour 8 ns à 1064 nm | Configurations laser bi-bande, Nd avec HeNe |
| IBS Haute Puissance | Large bande haute énergie : 400-750 nm, 1047-1064 nm | 99.7 % (selon longueur d’onde) | 0° à 45° | Silice UV | 20 J/cm² pour impulsions picosecondes | Systèmes laser haute puissance, impulsions ultra-courtes |
Caractéristiques Techniques Standards des Miroirs Diélectriques d'Ardop
- Planéité de Surface : λ/10 à 633 nm
- Qualité de Surface : 20-10 scratch-dig (conforme MIL-PRF-13830B)
- Tolérances Mécaniques : Diamètre +0.00/-0.12 mm, Épaisseur ±0.25 mm, Coin < 3 minutes d'arc
- Revêtement : Revêtement par sputtering à faisceau d'ions (IBS) offrant durabilité et faible diffusion.
Applications Types des Miroirs Diélectriques d'Ardop
Les miroirs diélectriques d’Ardop, grâce à leurs différentes configurations, sont particulièrement adaptés aux applications suivantes :
- Spectroscopie Raman et FTIR : Utilisation de miroirs Laser Line pour une réflexion optimale à une longueur d'onde unique.
- Systèmes laser industriels : Miroirs Dual Band pour des configurations multi-sources, telles que le traitement des matériaux où deux longueurs d’onde sont requises.
- Photométrie et microscopie : Miroirs Broadband pour la gestion de faisceaux multispectraux sans perte de qualité.
Votre Solution en Optique Laser
Que votre application nécessite une réflexion ciblée à longueur d’onde unique ou une performance multi-spectrale étendue, les miroirs diélectriques d'Ardop offrent la solution adaptée, avec des spécifications techniques et une fabrication de précision.
Demandez votre devis personnalisé ou une consultation technique pour optimiser votre système optique dès aujourd'hui !
