Sphères intégrantes pour mesures Flux 2PI ou 4PIISD-50-BTS256-LED

Spectroradiomètre pour une mesure efficace du flux lumineux, du spectre, de la couleur et de l’indice de rendu des couleurs des projecteurs à LED avec des diamètres jusqu’à 127 mm

Caractéristiques principales
Sphère d’intégration d’un diamètre de 50cm avec un port de mesure de 127 mm. Le spectroradiomètre peut être utilisé sans la sphère d’intégration – pour la mesure de LEDs simples
Plage de mesure : 1,2 lm à 120 000 lm, 380 nm à 750 nm
Applications typiques : Contrôle des produits entrants (LEDs simples), spots LED jusqu’à 127 mm de diamètre, assurance qualité dans les processus de production, conception
Étalonnage / Calibration d’usine. Traçable aux normes internationales
Incertitude d’étalonnage : Calibration du flux lumineux +/- 8%
Optique d’entrée – ISD-50-V01

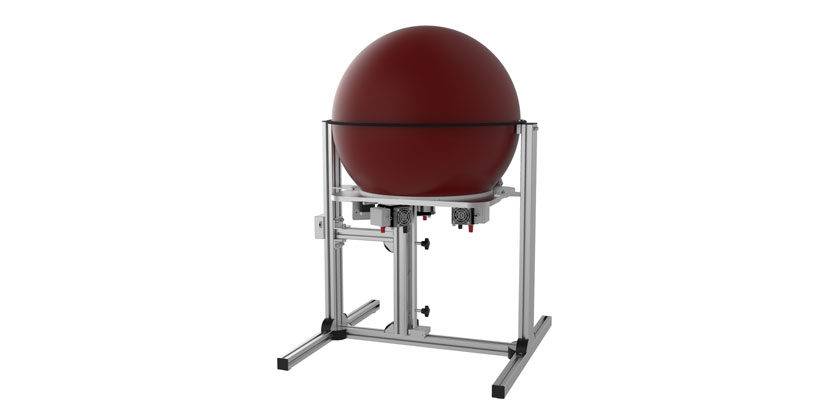

Sphère d’intégration avec revêtement de sulfate de baryum. Port de mesure avec un diamètre de 127 mm. Port réducteur de 50,8 mm de diamètre et couteaux. Lampe auxiliaire halogène 12V / 20W. Support de table.

Détecteur spectral
Plage de mesure et temps de mesure
BTS256-LED: max. 1000 lm ≤ 5 ms (lumière blanche)
BTS256-LED: min. 10 mlm ≤ 30 s (lumière blanche)
BTS256-LED avec ISD-50-V01: max. 120000 lm ≤ 5 ms (lumière blanche)
BTS256-LED avec ISD-50-V01: min. 1,2 lm ≤ 30 s (lumière blanche)

Détecteur intégré
Max. flux lumineux mesurable
BTS256-LED typ. 70000 lm
BTS256-LED avec ISD-50 typ. 8000 klm

Flux lumineux équivalent bruit
BTS256-LED Testeur typ. 0,05 mlm
Testeur BTS256-LED avec ISD-50-V01 typ. 10 mlm
