Sphères intégrantes pour mesures Flux 2PI ou 4PIISD-21-BTS256-LED

Spectroradiomètre pour une mesure du flux lumineux (lumens), du spectre, de la couleur et de l’IRC des projecteurs à LED avec des diamètres jusqu’à 63,5 mm

Caractéristiques principales :
Sphère intégrante 21 cm Le spectroradiomètre peut s’utiliser sans la sphère intégrante pour la mesure de LED simples.
Plage de mesure : 0,3 lm à 35000 lm, de 380 nm à 750 nm
Applications typ : Inspection des produits entrants (LEDs simples), spots à LED jusqu’à 63,5 mm de diamètre, assurance qualité dans les processus de production, conception Étalonnage & Calibration d’usine.
Incertitude d’étalonnage : Calibration du flux lumineux +/- 8%
Optique d’entrée – ISD-21-V01

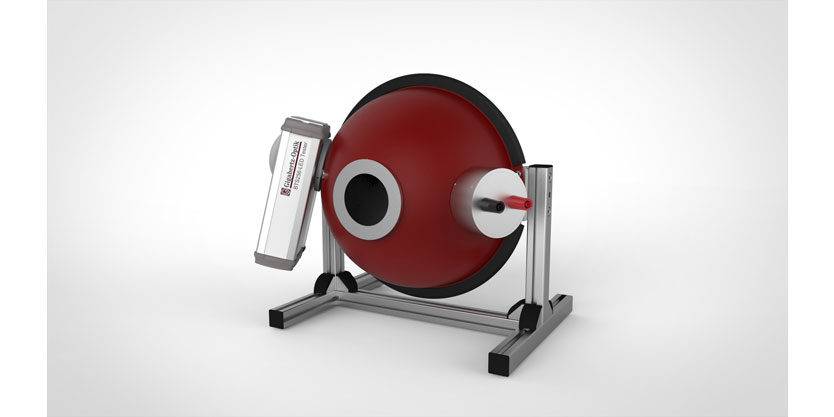

Sphère d’intégration avec revêtement de sulfate de baryum. Port de mesure avec un diamètre de 63,5 mm. Port réducteur de 50,8 mm de diamètre et couteaux. Lampe auxiliaire halogène 12V / 20W. Support de table.
Détecteur spectral / Plage de mesure et temps de mesure
BTS256-LED: max. 1000 lm ≤ 5ms (lumière blanche)
BTS256-LED: min. 10 mlm ≤ 30s (lumière blanche)
BTS256-LED avec ISD-21-V01: max. 35000 lm ≤ 5ms (lumière blanche)
BTS256-LED avec ISD-21-V01: min. 350 mlm ≤ 30s (lumière blanche)

Détecteur intégré
Max. flux lumineux mesurable
BTS256-LED Testeur typ. 70000lm
Testeur BTS256-LED avec ISD-21 typ. 2000klm

Flux lumineux équivalent bruit
BTS256-LED Testeur typ. 0,05 mlm
Testeur BTS256-LED avec ISD-21 typ. 2 mlm
