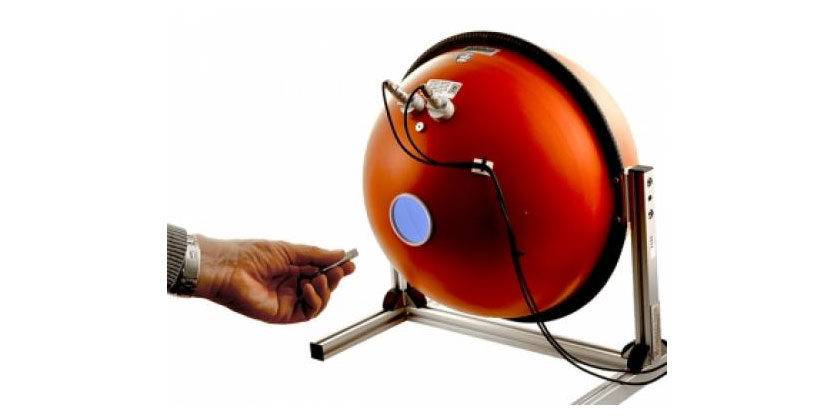

Sphères intégrantes modulaires Sphères ISD

La série des sphères intégrantes série ISD- est préconfigurée pour accepter différents détecteurs.

La série est disponible de 100 à 300mm de diamètre et est proposée comme une sphère de base pour la mise en place de détecteurs sur la sphère intégrante. Son port de mesure a un diamètre pouvant aller de 25,4 mm à 100mm. Le port du détecteur est aligné à un angle de 55 ° par rapport au port de mesure et utilise un revêtement réfléchissant en sulfate de baryum.
L’ISD-10 est recouvert du revêtement ODP97 de sulfate de baryum de Gigahertz-Optik, fabriqué de manière diffuse. Le revêtement multicouche garantit des propriétés réfléchissantes diffuses sur toute la gamme spectrale utilisable de 350 à 2500nm

Options standards :

- Port réducteur pour le port de mesure
- Baffle entre le port de mesure et le détecteur: nécessaire pour les faisceaux de rayonnement très divergents
- Connecteur de fibre optique SMA
- Ouverture avec bouchon pour lampe auxiliaire

L'une des principales utilisations des sphères d'intégration est la mesure du flux lumineux et du flux rayonnant. Ici, la sphère intègre le rayonnement émis par la source lumineuse. Le rayonnement est réfléchi de manière diffuse sur le revêtement de la sphère plusieurs fois et illumine idéalement la surface de la sphère de manière homogène. Cet éclairement est proportionnel au flux lumineux. Pour que cela soit maintenu, un déflecteur est placé entre la source lumineuse et le détecteur ou entre la première réflexion et le détecteur.
